工程概述

納美(東莞)服裝有限公司位于東莞市大朗鎮大角嶺工業區，主要加工生產各式各樣的帽子，清洗帽子過程中產生清洗廢水，水量為500 m3/d，回用水量為300m3/d，回用率60%，該企業工業廢水處理需要進行中水回用，達到節能減排的目的。三人行環境受該企業委托，對其生產廢水的排放水進行 中水回用工程設計，制定設計方案、設備安裝工程，使深度處理后的回用水質達到車間各工序的回用水水質要求。

廢水特點來源

企業在生產過程中產生的清洗廢水具有高COD，高色度，高濃度的氯離子。

設計進水水質

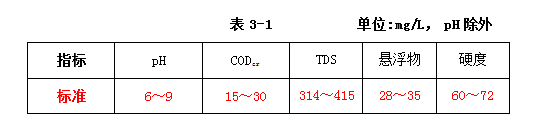

1、進水水質

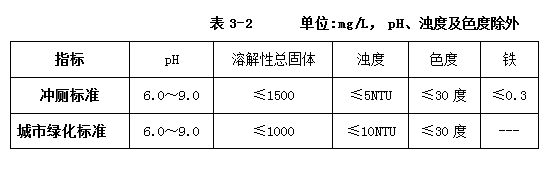

2、中水回用水質

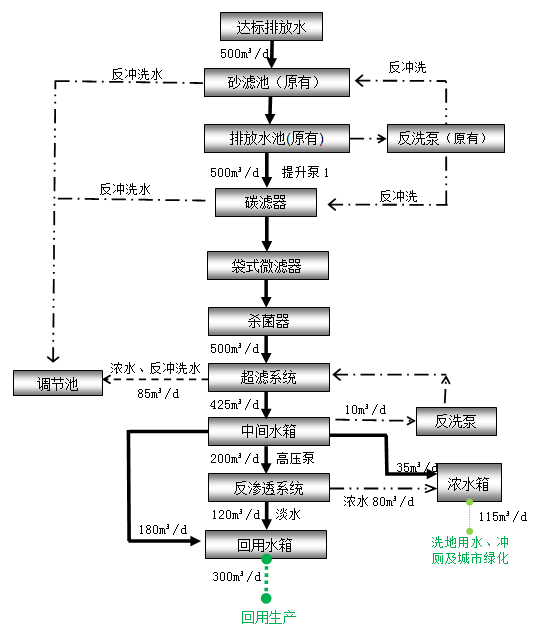

污水工藝流程

設計工藝優點

砂濾池

針對沉淀池出水含有的微量級污染物，通過后續的石英砂過濾池，可有效去除水中微小懸浮物，濾料采用高精度砂及多種組分的復合填料，具有過濾阻力小，比表面積大等優點。

碳濾器

活性炭過濾器的作用主要是去除水中殘留的大分子有機物、鐵氧化物、余氯。這是因為有機物、余氯、陽離子表面活性劑等會破壞膜結構，使反滲透膜組件失效。在水質預處理系統中，活性炭過濾器能夠吸附前級過濾中無法去除的余氯以防止后級反滲透膜受其氧化降解，同時還吸附從前級泄漏過來的小分子有機物等污染性物質，對水中異味、膠體及色素、重金屬離子等有較明顯的吸附去除作用，還具有降低COD的作用。可以進一步降低RO進水的SDI值，保證SDI<5。

袋式微濾器

本系統選用過濾精度為5μm的袋式微濾器，利用過濾袋來攔截廢水中的懸浮物、膠體和由曝氣生物濾池帶出的顆粒狀的機械雜質，保護超濾膜。過濾器采用SUS304材質制成，具有外形美觀、防腐蝕、重量輕、易于安裝等優點。

紫外光殺菌系統

過濾器可去除有機物、懸浮物等物質，但水體中仍含有少量的細菌、病毒及微生物，若不進行處理，則對后續的反滲透膜系統造成不同程度的膜污染現象。故本系統設置一套紫外光殺菌系統，高效殺滅水中細菌，防止細菌污染后續膜系統。

超濾系統

超濾是一種加壓膜分離技術，即在一定的壓力下，使小分子溶質和溶劑穿過一定孔徑的特制的薄膜， 而使大分子溶質不能透過，留在膜的一邊，從而使大分子物質得到了部分的純化。超濾原理也是一種膜分離過程原理，超濾利用一種壓力活性膜，在外界推動力(壓力)作用下截留水中膠體、顆粒和分子量相對較高的物質,而水和小的溶質顆粒透過膜的分離過程。通過膜表面的微孔篩選可截留分子量為3×10000～1×10000的物質。當被處理水借助于外界壓力的作用以一定的流速通過膜表面時，水分子和分子量小于300～500的溶質透過膜，而大于膜孔的微粒、大分子等由于篩分作用被截留，從而使水得到凈化。也就是說，當水通過超濾膜后，可將水中含有的大部分膠體硅除去，同時可去除大量的有機物等。

反滲透系統

反滲透又稱逆滲透，是一種以壓力差為推動力，從溶液中分離出溶劑的膜分離操作。對膜一側的料液施加壓力，當壓力超過它的滲透壓時，溶劑會逆著自然滲透的方向作反向滲透。從而在膜的低壓側得到透過的溶劑，即滲透液;高壓側得到濃縮的溶液，即濃縮液。

反滲透膜能截留水中的各種無機離子、膠體物質和大分子溶質，從而取得凈制的水。也可用于大分子有機物溶液的預濃縮。由于反滲透過程簡單，能耗低，近20年來得到迅速發展。

綜上所述，上述系統能保證回用水水質達到企業的各工序用水水質要求。
